Assignment01

把三维空间里的一个三角形，通过一套变换流程，正确显示到 2D 屏幕上。(AI)

  • 实现模型矩阵，让三角形绕z轴旋转
    输入角度，返回变换矩阵。代码如下
Eigen::Matrix4f get_model_matrix(float rotation_angle)
{
    Eigen::Matrix4f model = Eigen::Matrix4f::Identity();


    float rad = rotation_angle * MY_PI / 180.0f;
    float c = std::cos(rad);
    float s = std::sin(rad);
    model << c, -s, 0, 0, s, c, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1;
    return model;
}
  • 实现透视投影，把3d点投影到屏幕上
    输入视场角、宽高比、近平面距离、远平面距离，返回变换矩阵。代码如下
Eigen::Matrix4f get_projection_matrix(float eye_fov, float aspect_ratio,
                                      float zNear, float zFar)
{

    Eigen::Matrix4f projection = Eigen::Matrix4f::Identity();
    float half_fov = eye_fov * MY_PI / 180.0f / 2.0f;
    float t = zNear * std::tan(half_fov);
    float r = t * aspect_ratio;

    Eigen::Matrix4f C;
    C << zNear, 0, 0, 0,
         0, zNear, 0, 0,
         0, 0, zNear + zFar, -zNear * zFar,
         0, 0, 1, 0;

    Eigen::Matrix4f B;
    B << 1, 0, 0, 0,
         0, 1, 0, 0,
         0, 0, 1, (zNear + zFar) / 2.0f,
         0, 0, 0, 1;

    Eigen::Matrix4f A;
    A << 1.0f / r, 0, 0, 0,
         0, 1.0f / t, 0, 0,
         0, 0, 2.0f / (zNear - zFar), 0,
         0, 0, 0, 1;
    projection = A * B * C;
    return projection;
}

最终实现效果如图


附加题：实现绕任意过原点的轴旋转
暂时懒得写。过

Assignment02

三角形填充光栅化、三角形内外判断、深度插值和 z-buffer 遮挡测试。(AI)

  • 实现三角形内外判断
    对每个像素采样点，使用叉积判断它是否位于三角形内部。代码如下
static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    Vector3f p(x + 0.5f, y + 0.5f, 0);
    Vector3f AB = _v[1] - _v[0];
    Vector3f BC = _v[2] - _v[1];
    Vector3f CA = _v[0] - _v[2];
    Vector3f AP = p - _v[0];
    Vector3f BP = p - _v[1];
    Vector3f CP = p - _v[2];

    float z1 = AB.cross(AP).z();
    float z2 = BC.cross(BP).z();
    float z3 = CA.cross(CP).z();

    return (z1 >= 0 && z2 >= 0 && z3 >= 0) ||
           (z1 <= 0 && z2 <= 0 && z3 <= 0);
}
  • 实现三角形光栅化和深度测试
    先计算三角形的包围盒，只遍历包围盒内的像素；如果像素在三角形内部，就用重心坐标插值得到当前像素的深度值，再和 depth_buf 中记录的深度比较，只有更靠近相机时才更新颜色。代码如下
void rst::rasterizer::rasterize_triangle(const Triangle& t) {
    auto v = t.toVector4();

    float min_x = std::min(std::min(v[0].x(), v[1].x()), v[2].x());
    float max_x = std::max(std::max(v[0].x(), v[1].x()), v[2].x());
    float min_y = std::min(std::min(v[0].y(), v[1].y()), v[2].y());
    float max_y = std::max(std::max(v[0].y(), v[1].y()), v[2].y());

    int x_start = std::max(0, static_cast<int>(std::floor(min_x)));
    int x_end   = std::min(width - 1, static_cast<int>(std::ceil(max_x)));
    int y_start = std::max(0, static_cast<int>(std::floor(min_y)));
    int y_end   = std::min(height - 1, static_cast<int>(std::ceil(max_y)));

    for (int x = x_start; x <= x_end; ++x) {
        for (int y = y_start; y <= y_end; ++y) {
            if (insideTriangle(x, y, t.v)) {
                auto[alpha, beta, gamma] =
                    computeBarycentric2D(x + 0.5f, y + 0.5f, t.v);

                float w_reciprocal =
                    1.0 / (alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());

                float z_interpolated =
                    alpha * v[0].z() / v[0].w()
                  + beta  * v[1].z() / v[1].w()
                  + gamma * v[2].z() / v[2].w();

                z_interpolated *= w_reciprocal;

                int index = get_index(x, y);
                if (z_interpolated < depth_buf[index]) {
                    depth_buf[index] = z_interpolated;
                    set_pixel({x, y, z_interpolated}, t.getColor());
                }
            }
        }
    }
}

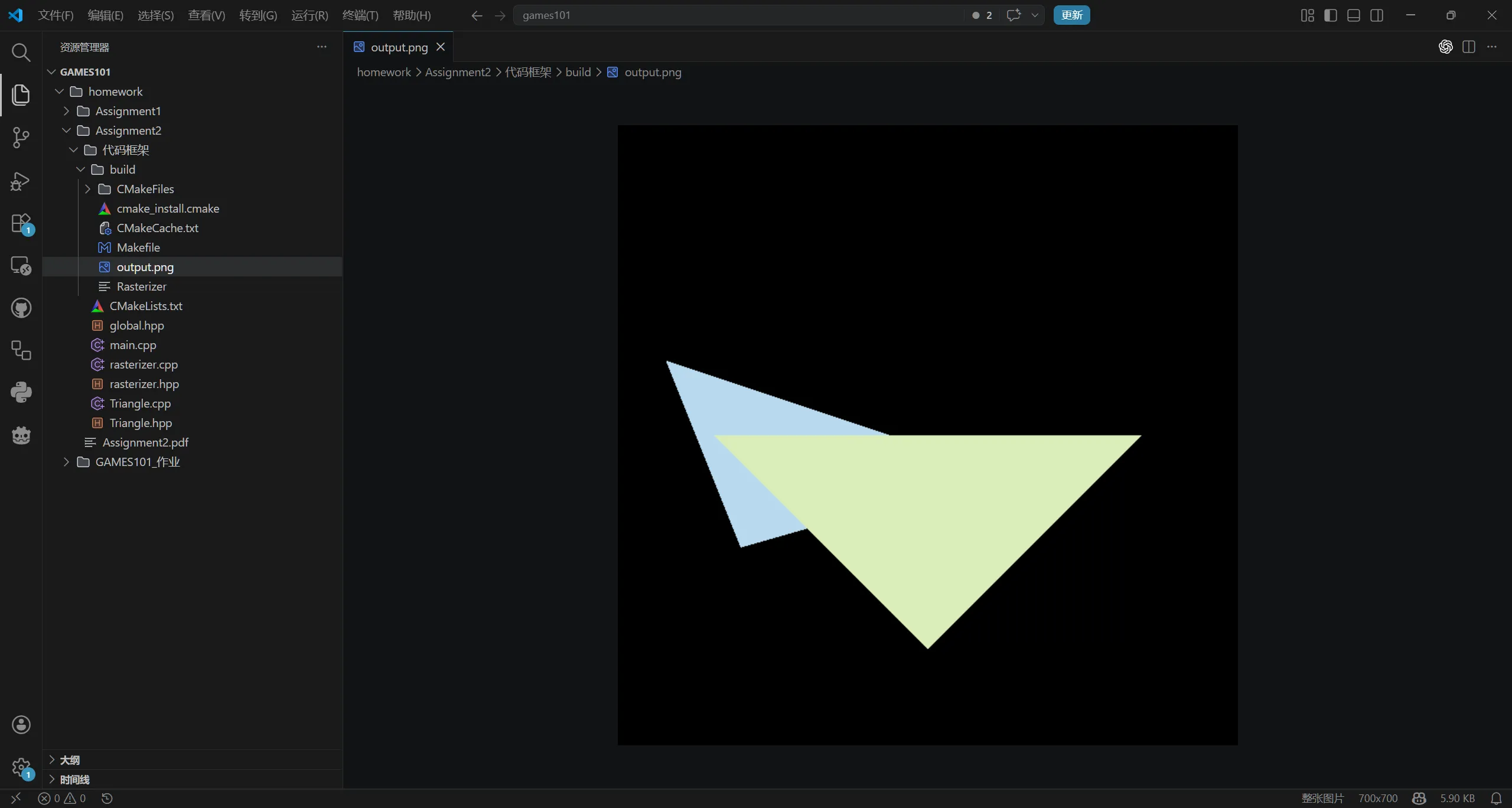

最终实现效果如图


附加题：实现 2x2 super-sampling 抗锯齿 暂时没写，边缘还有锯齿。过
